 :: PEQUEÑO PERO MUY CUMPLIDOR SDR HF NUEVOS QRP 5 WATTS ENVIO INMEDIATO... Precio: $90.000.- (Pesos Chile)





Publicación:  18/11/2022
Término: 03/12/2022
 Visitas: 272
Estado: Nuevo
Garantía: Si

Número de Serie:
13812333
Aún no publico mi foto
 E-mail uhf90@hotmail.com
 Mi sitio Web http://radio-accesorios.blogspot.com/
 Teléfono movistar
 Celular 097342121
 Dirección santa wilma 1176 valdivia
 Ciudad Valdivia
  CE6SAD  http://www.zona12.cl/ce6sad
 Alex Wetzel Cabrera

Miembro de Z12 desde: 29/06/2009
::  Ver otros avisos de CE6SAD

Evaluación final obtenida hasta año 2012: [ Ver Detalle ]
Nota: 7, esto es:  Muy Buena
Muy Buenas: 184
Buenas: 1
Regular: 0
Malas: 0
Evaluación final a partir del 2013:
No posee Calificaciones aún.

Transceptor USDX QCX-SSB a SSB Transceptor QRP SDR Función DSP SDR de 8 bandas

Código abierto del software USDX:

  https://github.com/threeme3/QCX-SSB/tree/feature-rx-improved

  Algunos sitios de código abierto de hardware: https://dl2man.de/

  https://antrak.org.tr/blog/projeler/usdx-an-arduino-based-sdr-all-mode-hf-transceiver-pcb-iteration-v1-02/

https://www.qsl.net/py2ohh/trx/usdx/usdx.html

 https://groups.io/g/ucx/topics

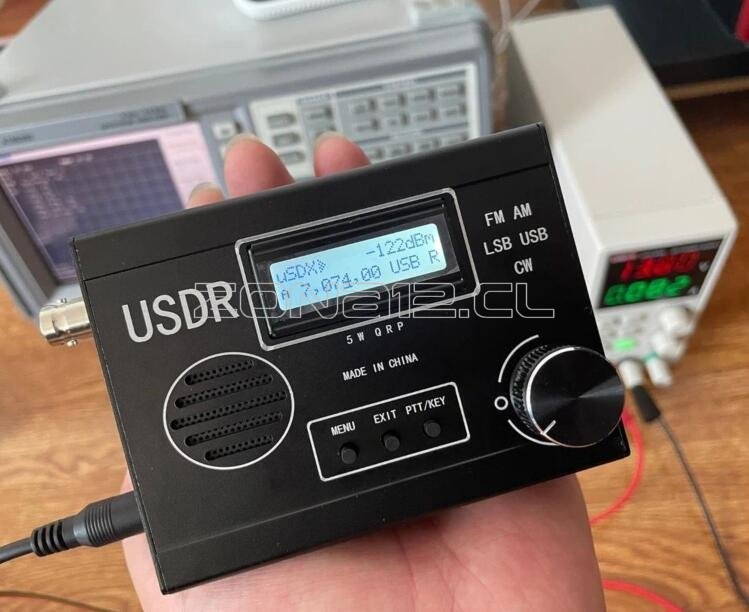

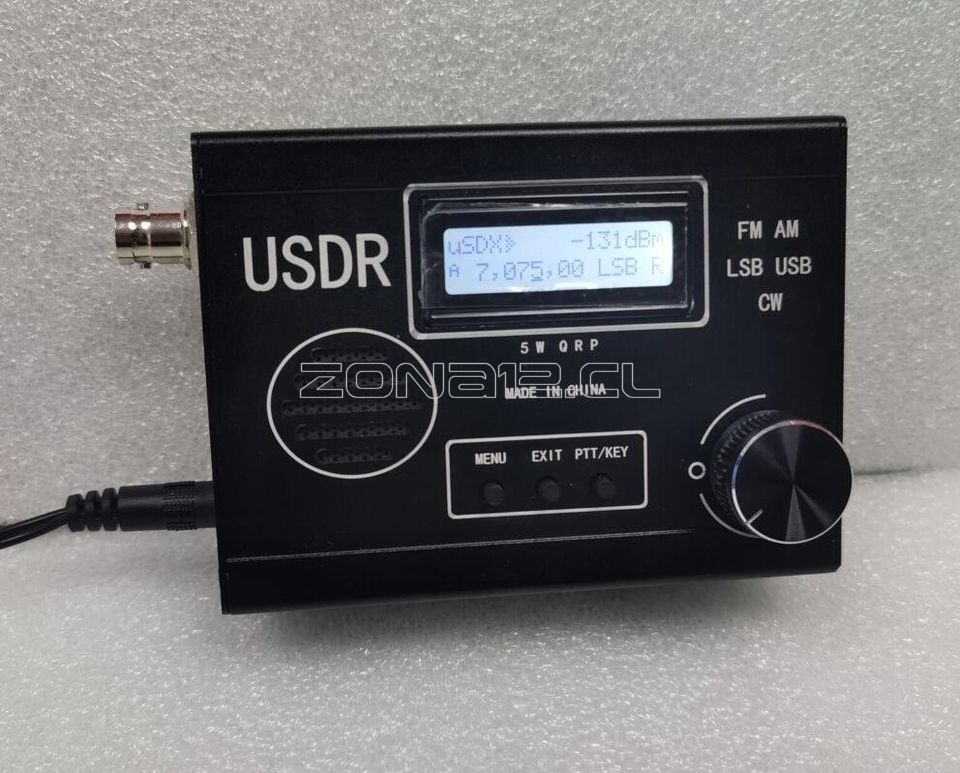

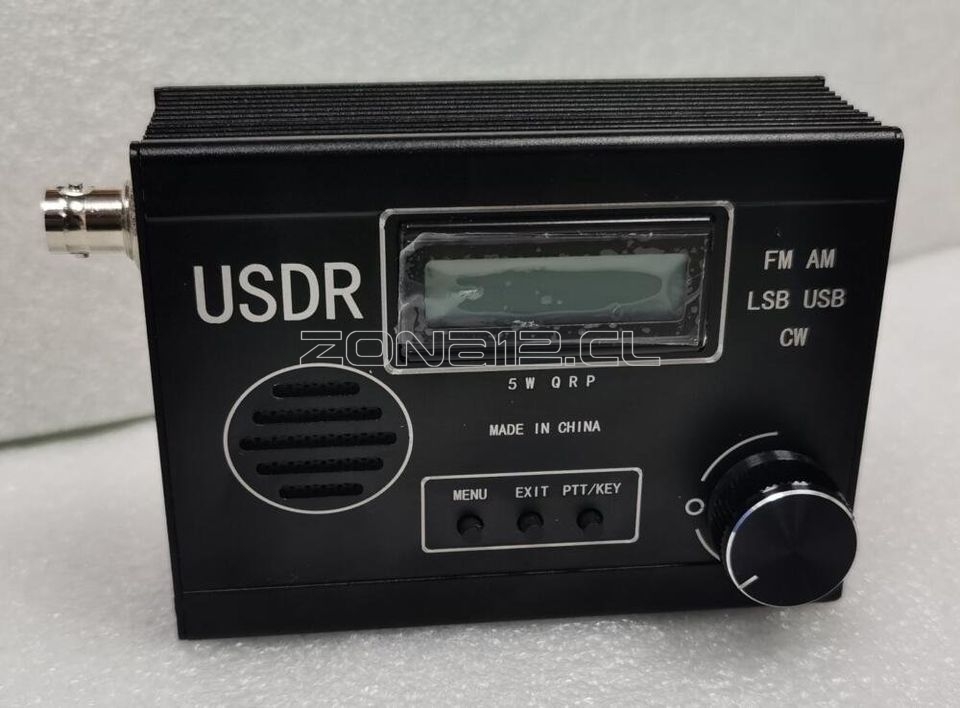

Descripción:  Este es un transceptor de onda corta QRP SSB/CW. Cuenta con pantalla 1602, con altavoz incorporado! Y MICROFONO EXTERNO  estar conectado a una llave automática, y puede ser decodificado por cw.

Características:  -Usando el tubo de transmisión de la serie BS170, duradero

- Se puede utilizar conectando la antena (toma BNC)

- 8 bandas. ¡Pantalla digital de onda estacionaria de potencia! Externo 13.8v potencia maxima 10w!

- Dimensiones: 76x37x100mm  - Utilice TCXO para KDS. Precisión 0.5PPM (1PPM por año)  - Carcasa de aluminio...     Lista de funciones:

- Transceptor QRP SSB simple, interesante y versátil con funciones DSP y SDR integradas  - Etapa de lanzamiento de SSB impulsada por EER E-level

- La fuente de alimentación de 13,8 V proporciona una salida PEP SSB de aproximadamente 5 W

- Soporte de modo completo: USB, LSB, CW, AM, FM  - Filtro DSP: 4000, 2500, 1700, 500, 200, 100, 50Hz banda de paso

- Función DSP: control automático de ganancia (AGC), reducción de ruido (NR), activación por voz, activación por voz Xmit (VOX), atenuador atenuador RX (ATT), TX  puerta de ruido, control de controlador TX, control de volumen, dBm/S-meter

- Transmisión de supresión de portadora/banda lateral inversa SSB: mejor que -45dBc, IMD3 (dos tonos) -33dBc, recepción: mejor que -50dBc  - Soporte multibanda, continuamente ajustable en la banda de frecuencia de 160m-10m (y pérdida de rendimiento de 20kHz a 99MHz)

- Modificación de instalación simple con 8 cambios de componentes y 8 cables

- Transceptor liviano y de bajo costo: gracias al nivel E del transmisor EER, tiene una alta eficiencia energética (no se requiere un disipador de calor voluminoso) y es simple  diseño (sin necesidad de amplificadores de potencia lineales equilibrados complejos)

- Etapa del transmisor SSB basada completamente en digital y software: Al controlar la fase del SI5351 PLL (a través del pequeño cambio de frecuencia de I2C sobre 800kbit / s) y la amplitud del PA (a través del PWM de PWM) para muestrear la entrada del micrófono y reconstruir la señal SSB. Circuito de formación de clave PA)

- Etapa de receptor SDR totalmente digital y basada en software (opcional): muestree la señal I/Q (compleja) del mezclador digital del detector de muestreo en cuadratura y realice un cambio de fase de 90 grados en el software (transformada de Hilber) y elimine uno por agregando bandas laterales

- Tres atenuadores de receptor frontal analógicos conmutables independientes (0dB, -13dB, -20dB, -33dB, -53dB, -60dB, -73dB)  - Nivel de ruido del receptor MDS: -135 dBm (200Hz BW) a 28MHz  - Selectividad del front-end del receptor: frecuencia de sintonización pronunciada -45dB / atenuación diez veces mayor +/- 2kHz  - Rango dinámico de bloqueo: 20kHz offset 123dB, 2kHz offset 78dB  - Compatibilidad con CAT (subconjunto TS480), puede transmitir audio, presionar teclas y mostrar texto a través de CAT

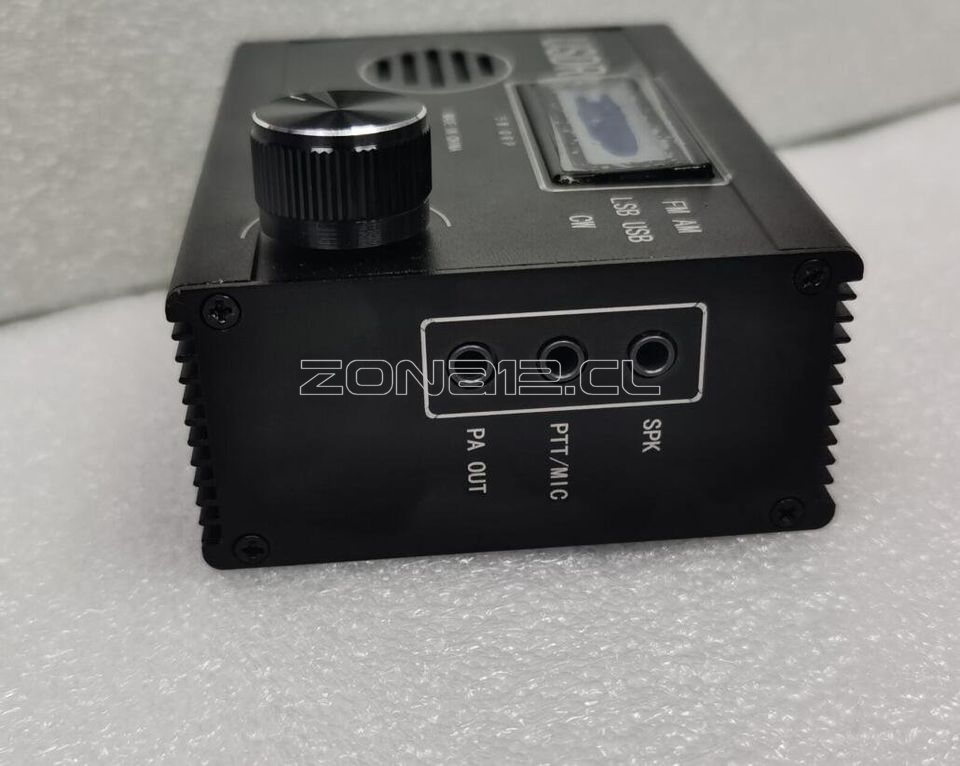

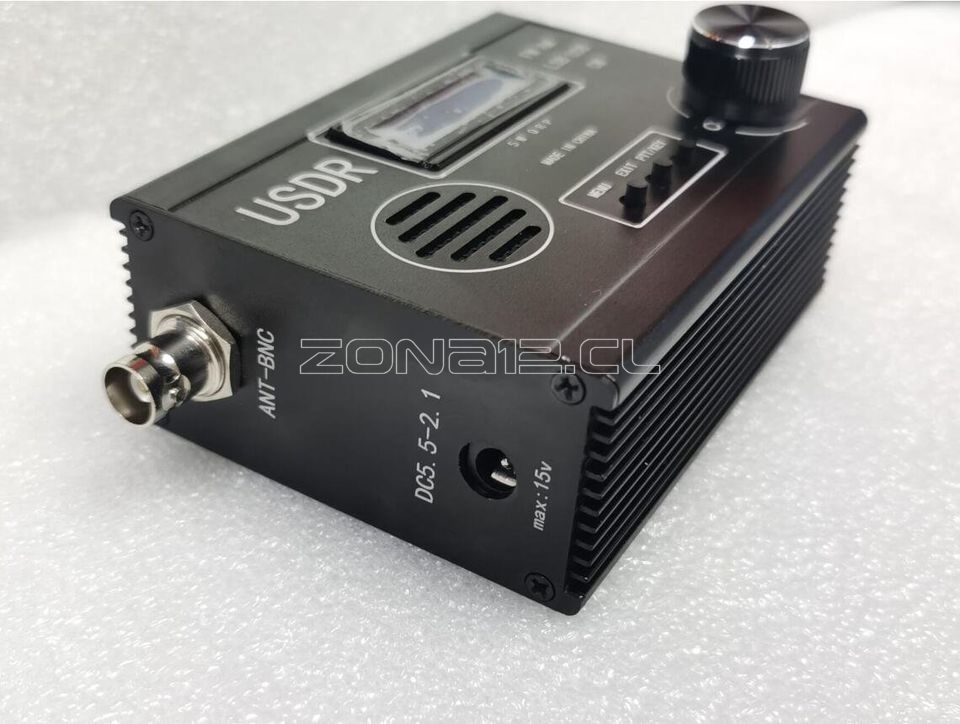

- Este es probablemente el transceptor SDR/SSB independiente más rentable y fácil de construir. Gran simplificación Simplifica el circuito QCX original (es decir, reduce los componentes de instalación en un 50 %, reduce los componentes de instalación en un 50 %, no requiere devanados de transformadores complejos y no requiere procedimientos de alineación) y es más versátil     Introducción al puerto:    - CC 5,5-2,1, máx. 15 V, 13,8 V/3 A: puerto de fuente de alimentación externa  - LLAVE: conexión automática del cuerpo de la llave (A, B, llave única)  - PA: amplificador de potencia externo, señal PTT  - MIC: puerto de micrófono externo  - SPK: Altavoz externo     El paquete incluye:  - 1 juego de transceptor.  - 1 x MIC de mano
