La nueva tecnología está cambiando la forma en que se diseñan los receptores y el IC-7300 es el primero en la industria, ya que el sistema de muestreo directo RF se usa en una radio HF de nivel de entrada. La capacidad de digitalizar RF antes de varias etapas del receptor reduce el ruido inherente que se genera en las diferentes etapas IF de una radio. Creemos que el rendimiento del 7300 superará con creces sus expectativas para una radio considerada nivel de entrada.

Potencia de salida:		100W (25W AM)
Frecuencias RX:		0.030-74.800
Tipo de receptor:		Muestreo directo

Sistema de muestreo directo RF

El IC-7300 emplea un sistema de muestreo de RF directo, donde las señales de RF se convierten directamente a datos digitales. Luego se procesa en la FPGA (matriz de compuerta programable en campo), lo que hace posible simplificar la construcción del circuito y reducir el ruido que puede enmascarar señales débiles.

El nuevo "IP +" mejora el rendimiento del punto de intercepción de tercer orden (IP3), mejorando la capacidad de copiar una señal débil que es adyacente a una señal de interferencia fuerte. En este proceso, el convertidor A / D está optimizado para reducir o eliminar la distorsión de la señal.

Características de ruido de fase y RMDR

El RMDR del IC-7300 es de aproximadamente 97dB * (valor típico), lo que mejora las características de ruido de fase en aproximadamente 15dB (a una separación de frecuencia de 1 kHz). Las características superiores de ruido de fase reducen los componentes de ruido para recibir y transmitir señales.
* A 1 kHz de separación de frecuencia (frecuencia recibida: 14.2MHz, MODO: CW, IF BW: 500Hz)



15 Filtros discretos de paso de banda

El muestreo directo de RF está protegido por una serie de filtros de paso de banda. La señal pasa a través de uno de los quince filtros de paso de banda, donde se rechazan las señales fuera de la banda de paso. Para reducir la pérdida de inserción, el IC-7300 utiliza bobinas de factor Q alto.

Pantalla táctil de color grande

La gran pantalla LCD TFT táctil a color de 4.3 "ofrece un funcionamiento intuitivo de las funciones, configuraciones y diversas ayudas visuales operativas, como el alcance de la banda, la función de cascada y el alcance del audio.

Al igual que en las plataformas de alta gama, la cascada muestra un cambio en la intensidad de la señal durante un período de tiempo y le permite encontrar señales débiles que pueden no ser evidentes en el espectro.

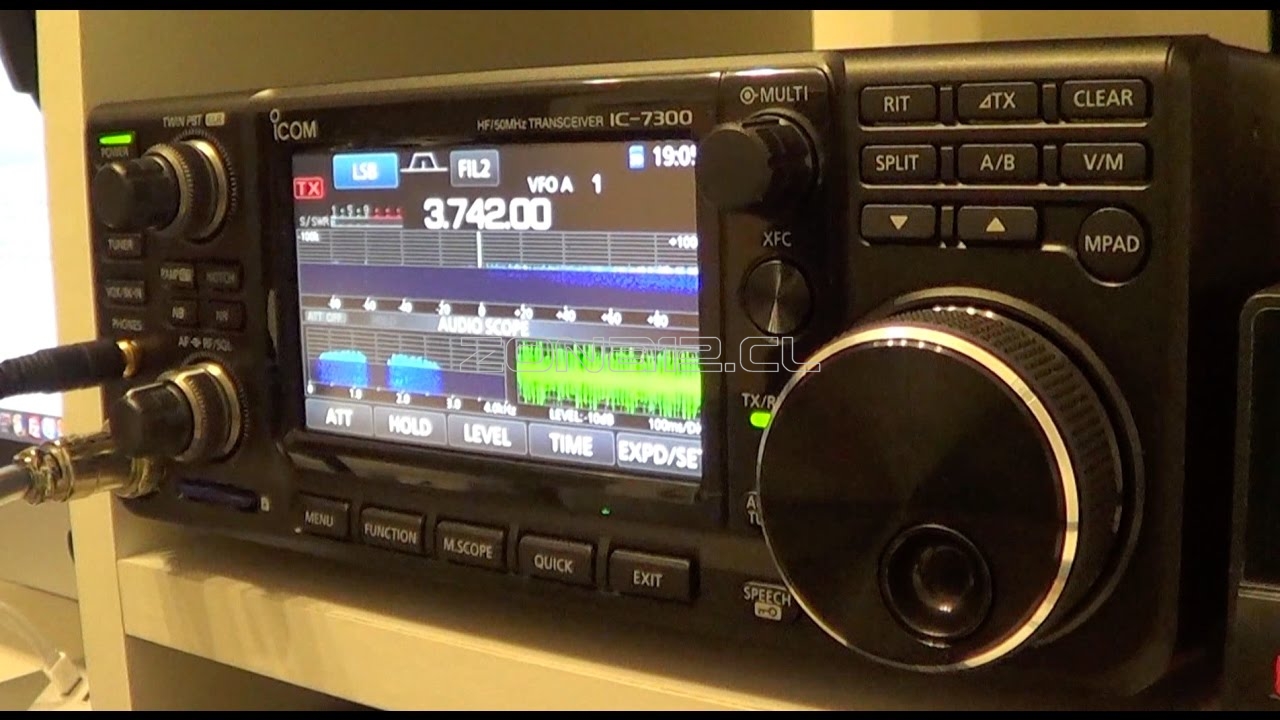

Utilice la función de alcance de audio para observar diversas características de AF TX / RX, como el nivel del compresor del micrófono, el ancho del filtro, el ancho del filtro de la muesca y la forma de onda de codificación en el modo CW. La imagen de abajo muestra el alcance del audio con la función de cascada y el osciloscopio.

Alcance del espectro en tiempo real

¡Ya no tiene que elegir si desea escuchar el audio o tener el barrido de espectro para señales, ya que el espectro de espectro en tiempo real del IC-7300 ofrece las operaciones simultáneas que se encuentran en algunos de los equipos más caros! Esto significa que puede utilizar el alcance del espectro o la cascada para moverse rápidamente a una señal deseada mientras escucha el audio del receptor. La pantalla táctil del 7300 introduce una función "Magnificar". Por lo tanto, cuando toca la pantalla de alcance alrededor de la señal deseada, la parte tocada se amplía. Un segundo toque de la pantalla de alcance cambia la frecuencia de operación y le permite sintonizar con precisión.

Especificaciones del espectro de espectro

Sistema de alcance	FFT (transformada rápida de Fourier)
Velocidad de barrido	Max. 30 cuadros / segundo (aprox.), Seleccionables entre lento, medio o rápido
Ancho del tramo	5kHz – 1000kHz
Resolución	Mínimo de 1 píxel (aproximadamente)
Área de visualización de la forma de onda (eje vertical)	80dB
Ajuste de nivel de referencia	–20dB a + 20dB
Función de retención de nivel máximo (retención máxima)	ON / OFF / últimos 10 segundos
Otras funciones	Indicación de promediación  Operación de pantalla táctil  Ajuste VBW (ancho de banda de video)
